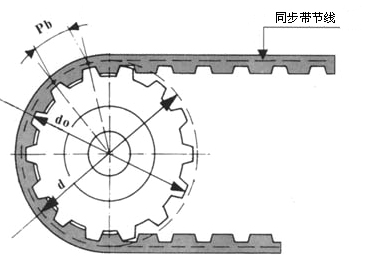

同步带轮选型图
本公司制造45#钢、铝合金，不锈钢同步带轮，为客户配套各种材质、型号均可生产。
齿型尺寸、公差及技术参数
齿轮直边齿形尺寸和公差
|
节线代号 |
bw |
hg |
Ψ+1.5° |
rb |
rt |
2δ |
查 看 |
|
MXL |
0.84±0.05 |
0.69 |
20 |
0.35 |
0.13 |
0.508 |
详细规格 |
|
XL |
1.32±0.05 |
1.65 |
25 |
0.41 |
0.64 |
0.508 |
详细规格 |
|
L |
3.05±0.10 |
2.67 |
20 |
1.19 |
1.17 |
0.762 |
详细规格 |
|
H |
4.19±0.13 |
3.05 |
20 |
1.60 |
1.6 |
1.372 |
详细规格 |
|
XH |
7.90±0.15 |
7.14 |
20 |
1.98 |
2.39 |
2.794 |
详细规格 |
|
XXH |
12.17±0.18 |
10.31 |
20 |
3.96 |
3.18 |
3.048 |
详细规格 |
T型齿同步带轮齿型尺寸
|
齿距 |
形状 |
形状 |
y |
rb |
rt |
2a |
查看 |
||||||
|
S E |
N |
S E |
N |
||||||||||
|
|
偏差 |
|
偏差 |
|
偏差 |
mix |
±.15° |
max |
|
偏差 |
|
||
|
T2.5 |
1.75 |
+0.05 |
1.83 |
+0.05 |
0.75 |
+0.05 |
1 |
25 |
0.2 |
0.3 |
+0.05 |
0.6 |
详细规格 |
|
T5 |
2.96 |
+0.05 |
3.32 |
+0.05 |
1.25 |
+0.05 |
1.95 |
25 |
0.4 |
0.6 |
+0.05 |
1 |
详细规格 |
|
T10 |
6.02 |
+0.1 |
6.57 |
+0.1 |
2.6 |
+0.1 |
3.4 |
25 |
0.6 |
0.8 |
+0.1 |
2 |
详细规格 |
|
T20 |
11.65 |
+0.15 |
12.6 |
+0.15 |
5.2 |
+0.13 |
6 |
25 |
0.8 |
1.2 |
+0.1 |
3 |
详细规格 |
HTD同步带轮齿型尺寸
|
节距型号 |
节距 |
齿高 |
底圆半径 |
齿槽宽 |
齿顶圆半径 |
齿形角 |
查 看 |
|
3M |
3 |
1.28 |
0.91 |
1.90 |
0.3 |
≈14° |
详细规格 |
|
5M |
5 |
2.16 |
1.56 |
3.25 |
0.48 |
≈14° |
详细规格 |
|
8M |
8 |
3.54 |
2.57 |
5.35 |
0.8 |
≈14° |
详细规格 |
|
14M |
14 |
6.20 |
4.65 |
9.80 |
1.4 |
≈14° |
详细规格 |
